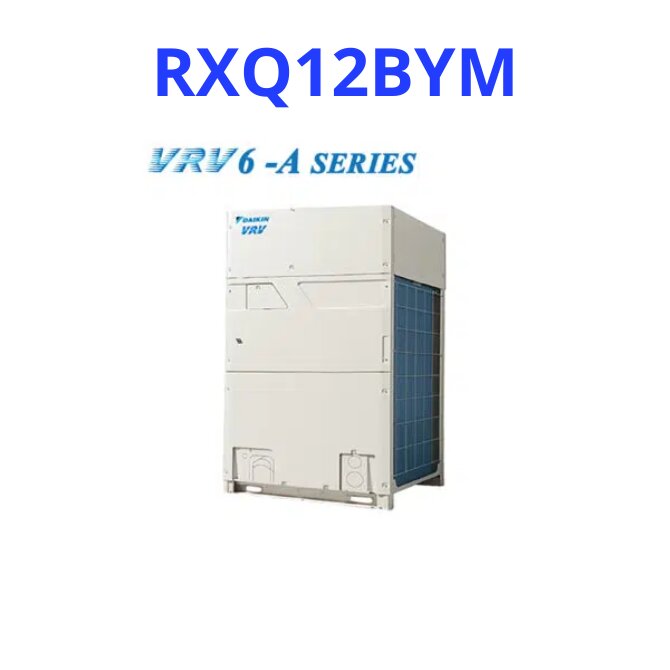

Dàn nóng VRV A một chiều lạnh Model: RXQ12BYM là lựa chọn lý tưởng cho các công trình thương mại và dân dụng cao cấp. Sở hữu công nghệ tiên tiến từ Daikin, sản phẩm mang đến khả năng làm lạnh mạnh mẽ, vận hành ổn định và tiết kiệm điện năng vượt trội.
Thông số kỹ thuật nổi bật RXQ12BYM
| Thông số | Giá trị |
|---|---|
| Model | RXQ12BYM |
| Công suất lạnh | 114.000 Btu/h (~ 33.5 kW) |
| Công suất điện tiêu thụ | 8.38 kW |
| Kích thước (Cao x Rộng x Sâu) | 1.660 x 930 x 765 mm |
| Trọng lượng | 210 kg |
| Loại gas sử dụng | R410a (thân thiện với môi trường) |
| Hệ thống | VRV A, một chiều lạnh |
Ưu điểm nổi bật của dàn nóng RXQ12BYM
1. Công suất lớn – Làm lạnh nhanh chóng
Với công suất lạnh lên đến 114.000 Btu/h (~33.5 kW), RXQ12BYM có thể đáp ứng nhu cầu làm lạnh cho nhiều không gian cùng lúc, phù hợp với các tòa nhà văn phòng, khách sạn, trung tâm thương mại.
2. Tiết kiệm điện năng tối ưu
Chỉ tiêu thụ 8.38 kW điện năng, dàn nóng này giúp giảm chi phí vận hành mà vẫn đảm bảo hiệu quả làm lạnh. Đây là lựa chọn lý tưởng cho những ai chú trọng đến hiệu quả kinh tế lâu dài.
3. Sử dụng môi chất lạnh R410a
R410a là loại gas làm lạnh thân thiện với môi trường, không gây hại tầng ozone và có hiệu suất làm lạnh cao, giúp tăng tuổi thọ thiết bị.
4. Thiết kế gọn gàng – Dễ dàng lắp đặt
Với kích thước chỉ 1.660 x 930 x 765 mm và trọng lượng 210 kg, RXQ12BYM có thể dễ dàng lắp đặt trên mái hoặc tầng kỹ thuật, tối ưu diện tích sử dụng.
5. Tương thích với hệ thống điều hòa trung tâm VRV
Sản phẩm thuộc hệ thống điều hòa trung tâm VRV A của Daikin – nổi bật với khả năng kết nối nhiều dàn lạnh, dễ dàng mở rộng và điều khiển thông minh.
Ứng dụng thực tế RXQ12BYM
-
Tòa nhà văn phòng
-
Trung tâm thương mại
-
Biệt thự, nhà phố cao cấp
-
Khách sạn, khu nghỉ dưỡng
Kết luận RXQ12BYM
Dàn nóng VRV A một chiều lạnh Model: RXQ12BYM là giải pháp làm lạnh hiệu quả, bền bỉ và tiết kiệm năng lượng. Với thiết kế hiện đại, công nghệ tiên tiến và khả năng vận hành ổn định, sản phẩm xứng đáng là lựa chọn hàng đầu cho mọi công trình.
🔧 HƯỚNG DẪN LẮP ĐẶT DÀN NÓNG VRV A MODEL: RXQ12BYM
🧰 1. Chuẩn bị trước khi lắp đặt
✅ Dụng cụ cần thiết:
-
Đồng hồ đo áp suất
-
Bơm chân không
-
Máy hàn ống đồng, gas hàn, đá lửa
-
Cờ lê lực, tua vít, kìm điện
-
Máy cân bằng điện tử (nếu có)
-
Thiết bị bảo hộ (găng tay, kính, giày cách điện)
✅ Kiểm tra vị trí lắp đặt:
-
Thông thoáng: Đảm bảo dàn nóng đặt ở nơi có lưu thông không khí tốt, không bị che chắn.
-
Chịu lực tốt: Sàn hoặc giá đỡ phải đủ chắc để chịu được trọng lượng 210kg.
-
Dễ bảo trì: Có không gian tối thiểu 300mm quanh dàn nóng, ít nhất 1m phía trước mặt quạt thổi.
-
Giảm rung: Sử dụng đế cao su chống rung hoặc lắp trên khung đỡ chuyên dụng.
🔩 2. Lắp đặt cơ khí
✅ Bước 1: Định vị và cố định dàn nóng
-
Sử dụng bu-lông nở hoặc khung đỡ cố định dàn nóng lên nền bê tông hoặc giá sắt.
-
Đảm bảo dàn nóng cân bằng tuyệt đối để tránh rung lắc, hư hỏng quạt.
✅ Bước 2: Nối ống đồng
-
Sử dụng ống đồng tiêu chuẩn (dày ≥ 0.8mm).
-
Làm sạch đầu ống, hàn kín bằng khí Nitơ để tránh oxi hóa.
-
Đảm bảo chiều dài ống và độ cao chênh lệch nằm trong quy định của hãng.
✅ Bước 3: Nối ống thoát nước ngưng (nếu có)
-
Dẫn ống dốc tự nhiên ra ngoài, tránh gấp khúc.
-
Đảm bảo ống không bị tắc gây tràn nước.
⚡ 3. Kết nối điện
✅ Điện nguồn:
-
Dùng nguồn điện 3 pha 380V – 50Hz, dây dẫn phù hợp tiết diện (thường ≥ 6mm²).
-
Gắn cầu dao riêng biệt cho dàn nóng.
-
Đấu nối đúng cực L1, L2, L3, N và tiếp đất (PE) theo sơ đồ hãng cung cấp.
✅ Điều khiển:
-
Kết nối dây tín hiệu điều khiển theo đúng sơ đồ mạch VRV, sử dụng dây cáp chống nhiễu.
-
Tuyệt đối không đấu lộn dây tín hiệu và dây nguồn để tránh hỏng mạch.
🔍 4. Kiểm tra, hút chân không và nạp gas
✅ Hút chân không:
-
Sử dụng bơm chân không chuyên dụng hút ít nhất 30 phút hoặc tới khi đạt áp suất -760mmHg.
-
Đảm bảo không còn không khí và độ ẩm trong ống trước khi nạp gas.
✅ Nạp gas:
-
Dàn nóng RXQ12BYM đã được nạp sẵn một lượng gas R410a theo chiều dài tiêu chuẩn.
-
Nếu chiều dài ống vượt mức cho phép, cần nạp thêm gas theo tỷ lệ hãng yêu cầu (khoảng 0.02 kg/m ống dư).
🟢 5. Khởi động và kiểm tra vận hành
-
Mở nguồn điện, chạy thử hệ thống qua bộ điều khiển trung tâm.
-
Kiểm tra áp suất, dòng điện, tiếng ồn, độ rung khi hoạt động.
-
Xác nhận không có hiện tượng rò gas, rò điện hay cảnh báo lỗi.
⚠️ Lưu ý an toàn khi lắp đặt
-
Chỉ kỹ thuật viên được đào tạo chuyên VRV mới được phép lắp đặt.
-
Tuyệt đối không khởi động khi chưa hút chân không.
-
Lắp đặt đúng quy chuẩn để không mất bảo hành chính hãng.
